Ống vuông và hình chữ nhậtđược sử dụng rộng rãi khi các kỹ sư, nhà chế tạo, nhà thầu và người mua công nghiệp cần sự kết hợp giữa hiệu quả kết cấu, hình học rõ ràng, sự thuận tiện trong chế tạo và hiệu suất kích thước đáng tin cậy. Thiết kế mặt cắt kín của nó có thể cung cấp khả năng chống nén và xoắn hữu ích trong khi các mặt phẳng của nó giúp đơn giản hóa việc hàn, bắt vít, ốp và gắn các bộ phận. Ví dụ: ASTM A500/A500M bao gồm ống kết cấu thép carbon hàn và liền mạch được tạo hình nguội ở dạng tròn, hình vuông, hình chữ nhật và hình dạng đặc biệt cho các ứng dụng kết cấu chung. Tuy nhiên, ống bên phải phụ thuộc vào nhiều thứ hơn là kích thước danh nghĩa. Độ dày của tường, cấp thép, điều kiện tải, thiết kế kết nối, khả năng ăn mòn, quy trình sản xuất, dung sai, xử lý bề mặt và các yêu cầu kiểm tra đều ảnh hưởng đến kết quả cuối cùng. Hướng dẫn này giải thích các yếu tố này bằng thuật ngữ thực tế để người mua có thể chỉ định ống hình vuông và hình chữ nhật một cách tự tin hơn.

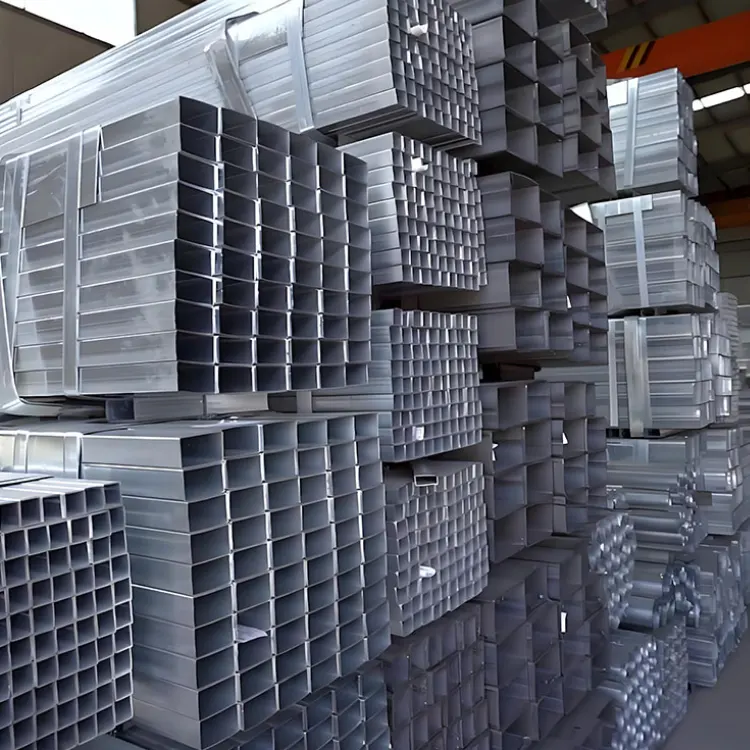

Ống vuông và hình chữ nhật là những phần thép rỗng được tạo thành các mặt cắt kín. Một ống vuông có bốn cạnh bằng nhau, trong khi một ống hình chữ nhật có hai cạnh dài hơn và hai cạnh ngắn hơn. Cả hai cấu hình đều cung cấp bề mặt bên ngoài phẳng và mặt cắt ngang khép kín, giúp chúng hữu ích cho các bộ phận kết cấu, khung, giá đỡ, máy móc, thiết bị vận chuyển, kết cấu kiến trúc và các tổ hợp chế tạo.
Trong thuật ngữ kết cấu, các sản phẩm này thường được gọi là phần kết cấu rỗng hoặc HSS. Viện Ống thép mô tả HSS là ống thép kết cấu được sản xuất ở dạng tròn, vuông và hình chữ nhật và lưu ý việc sử dụng chúng trong các tòa nhà cũng như các sản phẩm chế tạo khác. ASTM A500/A500M bao gồm các ống kết cấu thép carbon liền mạch và hàn được tạo hình nguội ở các hình dạng này để xây dựng hàn, đinh tán hoặc bắt vít và các mục đích kết cấu chung.
Thiết kế rỗng rất quan trọng vì nó đặt vật liệu xung quanh nội thất mở thay vì tạo ra một phần hoàn toàn chắc chắn. Điều này có thể mang lại sự cân bằng hữu ích giữa hiệu suất kết cấu và việc sử dụng vật liệu. Đối với người mua, lợi thế thực tế là một ống được chỉ định phù hợp có thể mang lại hiệu suất cần thiết mà không tự động yêu cầu một thanh rắn hoặc cấu trúc nặng hơn nhiều.
Hình dạng của ống ảnh hưởng trực tiếp đến cách nó hoạt động khi chịu tải. Các phần hình vuông và hình chữ nhật là các mặt cắt khép kín nên các bức tường của chúng tạo thành một chu vi liên tục. Hình học này có thể đặc biệt hữu ích khi một bộ phận chịu lực nén, uốn hoặc xoắn.
Đối với các cấu kiện nén, hình dạng mặt cắt và độ dày thành là rất quan trọng. Một ống nhìn có vẻ chắc chắn có thể không có đủ công suất nếu thành quá mỏng so với điều kiện tải trọng yêu cầu. Ngược lại, những bức tường dày không cần thiết có thể làm tăng mức tiêu thụ vật liệu, trọng lượng chế tạo và chi phí dự án.
Các phần kín cũng có thể mang lại lợi thế trong các ứng dụng xoắn. Viện Ống Thép lưu ý rằng các phần HSS khép kín có lợi cho việc chống lại tải trọng xoắn. Nguồn tương tự cũng nhấn mạnh các đặc tính cường độ trên trọng lượng cao của HSS và diện tích bề mặt tương đối thấp của HSS hình chữ nhật và hình vuông so với một số mặt cắt mở có công suất tương đương.
Chỉ kích thước ống không quyết định sự phù hợp về cấu trúc. Các kỹ sư nên đánh giá tải trọng, chiều dài không được hỗ trợ, chi tiết kết nối, độ mảnh của tường, đặc tính vật liệu, phương pháp chế tạo và các yêu cầu thiết kế hiện hành.
Hai cấu hình này có nhiều đặc điểm chung, nhưng hình dạng của chúng khiến chúng hữu ích trong các tình huống khác nhau. Ống vuông có kích thước bằng nhau theo cả hai hướng chính, điều này thuận tiện khi kết cấu cần hình học tương đối cân bằng. Ống hình chữ nhật cung cấp các kích thước mặt cắt khác nhau, cho phép các nhà thiết kế định hướng kích thước sâu hơn theo yêu cầu uốn chính.
| Nhân tố | Ống vuông | Ống hình chữ nhật |
|---|---|---|
| Hình học | Bốn cạnh bằng nhau | Hai cạnh dài và hai cạnh ngắn |
| Ưu điểm điển hình | Hình học cân bằng và khung hình thuận tiện | Định hướng hiệu quả cho tải định hướng |
| chế tạo | Mặt phẳng đơn giản hóa nhiều kết nối | Mặt phẳng cho phép định hướng và gắn linh hoạt |
| Sử dụng phổ biến | Khung, trụ, giá đỡ, kết cấu thiết bị | Dầm, khung, khung, giá đỡ, kết cấu đỡ |
Do đó, việc lựa chọn giữa hai loại này phải dựa trên hình dạng thực tế và đường dẫn tải thay vì chỉ coi một hình dạng là ưu việt nhất. Trong nhiều dự án, cả hai cấu hình có thể được sử dụng cùng nhau.
Nhiều vấn đề mua hàng bắt nguồn từ thông số kỹ thuật không đầy đủ chứ không phải từ chính ống. Yêu cầu như “ống thép vuông” có thể không đủ đối với nhà sản xuất vì nó không xác định được kích thước, độ dày thành, cấp độ, tiêu chuẩn, tình trạng bề mặt, chiều dài, dung sai hoặc số lượng cần thiết.
Danh sách kiểm tra mua hàng thực tế nên bao gồm:
Đối với mua hàng quốc tế, điều đặc biệt quan trọng là phải giữ kích thước, đơn vị, tiêu chuẩn và dung sai nhất quán. Việc trộn lẫn các yêu cầu về số liệu và hệ đo lường Anh mà không xác định rõ ràng thông số kỹ thuật quản lý có thể tạo ra những hiểu lầm có thể tránh được.
Sự kết hợp giữa hình học tiết diện kín và mặt phẳng làm cho ống hình vuông và hình chữ nhật có thể thích ứng với nhiều môi trường công nghiệp và xây dựng.
Cột, khung, kết cấu mái, giá đỡ, vách ngăn và kết cấu thép kiến trúc.
Khung máy, bệ thiết bị, bệ, tấm chắn, giá đỡ và các kết cấu đỡ.
Các bộ phận khung gầm, xe kéo, thiết bị nông nghiệp và các cụm kết cấu được chế tạo.
Khung, lối vào, mái che, lan can, vách ngăn và các đặc điểm bằng thép lộ ra ngoài có thể nhìn thấy được.
Các ứng dụng có kiến trúc có thể được hưởng lợi từ các bề mặt nhẵn và các góc tròn thường được liên kết với HSS. Những đặc điểm này cũng có thể đơn giản hóa việc tích hợp trực quan các thành phần kết cấu vào các thiết kế hiện đại.
Mặt ngoài phẳng là một trong những lý do thực tế khiến ống hình vuông và hình chữ nhật được các nhà chế tạo ưa chuộng. Các bộ phận có thể được định vị trên các bề mặt phẳng và việc hàn, khoan, bắt vít, cắt và lắp đặt giá đỡ thường có thể được lên kế hoạch với các điểm tham chiếu đơn giản.
Hình học cũng hỗ trợ việc xây dựng khung gọn gàng. Ví dụ, hai ống vuông có thể được đặt trực diện hoặc vuông góc mà không cần phải điều chỉnh bề mặt cong liên tục của ống tròn. Ngoài ra, ống hình chữ nhật có thể được định hướng sao cho mặt sâu hơn của nó tương ứng với hướng cấu trúc mong muốn.
Tuy nhiên, việc chế tạo không nên được coi là một vấn đề thuần túy về chiều. Độ chính xác khi cắt, bán kính góc, độ dày thành, chất lượng mối hàn, nhiệt đầu vào, chuẩn bị mối nối, kiểm soát độ biến dạng và kiểm tra sau chế tạo đều có thể ảnh hưởng đến quá trình lắp ráp cuối cùng.
Trước khi sản xuất hàng loạt, hãy xác nhận kích thước ống thực tế, hình học góc, dung sai, quy trình hàn và thiết kế kết nối bằng các mẫu đại diện khi cụm lắp ráp có yêu cầu chặt chẽ về kích thước.
Ống thép được sử dụng ngoài trời hoặc trong môi trường khắc nghiệt có thể cần được bảo vệ chống ăn mòn. Việc xử lý thích hợp phụ thuộc vào điều kiện tiếp xúc, kỳ vọng về tuổi thọ sử dụng, yêu cầu về hình thức bên ngoài, trình tự chế tạo và chiến lược bảo trì.
Việc chuẩn bị bề mặt cũng quan trọng như lớp phủ. Bụi bẩn, dầu, cặn nhà máy, độ ẩm, vết hàn và hư hỏng chế tạo có thể ảnh hưởng đến độ bám dính của lớp phủ và hiệu suất lâu dài. Do đó, người mua nên chỉ định cả độ hoàn thiện mong muốn và tiêu chuẩn chuẩn bị cần thiết khi thích hợp.
Chất lượng nhất quán bắt đầu bằng nguyên liệu thô thích hợp và tiếp tục thông qua việc tạo hình, hàn, định cỡ, hoàn thiện, kiểm tra và đóng gói. Một ống hấp dẫn trực quan không nhất thiết là đủ cho một ứng dụng kỹ thuật đòi hỏi khắt khe.
| Khu vực chất lượng | Những gì cần xác minh |
|---|---|
| Thành phần hóa học | Tuân thủ loại vật liệu được chỉ định và tiêu chuẩn áp dụng |
| Tính chất cơ học | Cường độ năng suất, độ bền kéo, độ giãn dài và các yêu cầu quy định khác |
| Kích thước | Kích thước bên ngoài, độ dày của tường, chiều dài, độ thẳng và dung sai |
| Chất lượng mối hàn | Tính toàn vẹn của mối hàn và sự tuân thủ các đặc điểm kỹ thuật sản xuất có liên quan |
| Bề mặt | Lớp hoàn thiện, tình trạng lớp phủ, khả năng chống ăn mòn và các khuyết tật có thể nhìn thấy |
| Tài liệu | Giấy chứng nhận của nhà máy, báo cáo kiểm tra, truy xuất nguồn gốc và hồ sơ vận chuyển khi được yêu cầu |
Ví dụ: ASTM A500/A500M bao gồm các yêu cầu liên quan đến thành phần hóa học, sản xuất, thử nghiệm, kiểm tra và hoàn thiện. Tiêu chuẩn áp dụng phải luôn được xác nhận dựa trên dự án cụ thể vì không phải mọi tiêu chuẩn ống thép đều dành cho mọi điều kiện sử dụng.
Quy định mua hàng chặt chẽ giúp giảm khoảng cách giao tiếp giữa người mua, nhà sản xuất, nhóm chất lượng, nhà cung cấp dịch vụ hậu cần và người dùng cuối. Thay vì chỉ nêu tên sản phẩm, hãy cung cấp mô tả kỹ thuật đầy đủ.
Cấu trúc đặc tả ví dụ:
Sản phẩm: Ống thép hình vuông và hình chữ nhật
Hình dạng: Hình vuông / Hình chữ nhật
Kích thước: Chiều rộng bên ngoài được chỉ định × chiều cao
Độ dày của tường: Độ dày chỉ định
Vật chất: Loại thép yêu cầu
Tiêu chuẩn: Thông số kỹ thuật áp dụng theo tiêu chuẩn ASTM / EN / JIS / GB
Chiều dài: Chiều dài cố định hoặc tiêu chuẩn
bề mặt: Đen / mạ kẽm / tráng
Kiểm tra: Giấy chứng nhận kiểm tra và tài liệu kiểm tra bắt buộc
Bao bì: Đóng gói và bảo vệ cho lô hàng quốc tế
Mức độ chi tiết này đặc biệt có giá trị đối với các dự án OEM và các đơn đặt hàng lặp lại. Khi thông số kỹ thuật đã được xác nhận và ghi lại, việc mua hàng trong tương lai có thể dựa trên cùng một tài liệu tham khảo kỹ thuật thay vì dựa vào các mô tả sản phẩm không chính thức.
Ống vuông có bốn cạnh bằng nhau, trong khi ống hình chữ nhật có hai kích thước cạnh khác nhau. Hình học hình chữ nhật có thể mang lại sự linh hoạt hơn khi một bộ phận kết cấu cần độ sâu lớn hơn theo một hướng.
Đúng. Các tiêu chuẩn về ống kết cấu như ASTM A500/A500M đặc biệt bao gồm ống thép carbon hình vuông và hình chữ nhật cho các mục đích kết cấu chung và ứng dụng xây dựng. Sự phù hợp thực tế phụ thuộc vào cấp độ, kích thước, tải trọng, kết nối và các yêu cầu thiết kế hiện hành.
Không nhất thiết phải như vậy. Việc tăng độ dày của tường sẽ làm thay đổi trọng lượng, đặc tính của mặt cắt, yêu cầu chế tạo và chi phí. Độ dày chính xác phải được xác định từ các yêu cầu về cấu trúc và sản xuất của ứng dụng.
Nhiều ống kết cấu được sản xuất dưới dạng sản phẩm hàn và có thể được tích hợp vào các cụm lắp ráp bằng cách sử dụng các quy trình hàn thích hợp. Các yêu cầu hàn phải được thiết lập theo vật liệu, độ dày, thiết kế mối nối, điều kiện sử dụng và các tiêu chuẩn áp dụng.
Cung cấp hình dạng ống, kích thước bên ngoài, độ dày thành, loại vật liệu, tiêu chuẩn áp dụng, chiều dài, xử lý bề mặt, số lượng, yêu cầu kiểm tra, yêu cầu đóng gói và điểm đến. Bản vẽ hoặc thông số kỹ thuật rất hữu ích cho các dự án tùy chỉnh.
Tùy thuộc vào khả năng sản xuất của nhà sản xuất, kích thước, chiều dài, độ hoàn thiện bề mặt, bao bì và các yêu cầu liên quan đến chế tạo có thể được tùy chỉnh. Các đơn đặt hàng tùy chỉnh phải được xác nhận dựa trên khả năng sản xuất, dung sai áp dụng, số lượng đặt hàng tối thiểu và các yêu cầu kỹ thuật.
Ống hình vuông và hình chữ nhật kết hợp cấu trúc khép kín với bề mặt phẳng thực tế, làm cho nó hữu ích trong xây dựng, thiết bị công nghiệp, kết cấu thép kiến trúc, vận chuyển và lắp ráp chế tạo. Hiệu suất của nó phụ thuộc vào thông số kỹ thuật hoàn chỉnh chứ không chỉ phụ thuộc vào hình dạng. Kích thước, độ dày thành, loại vật liệu, phương pháp sản xuất, điều kiện tải, kết nối, bảo vệ bề mặt, kiểm tra và môi trường ứng dụng đều phải được xem xét trước khi hoàn tất đơn đặt hàng.
Đối với người mua, cách tiếp cận hiệu quả nhất là biến các yêu cầu của dự án thành thông số kỹ thuật rõ ràng và làm việc với nhà cung cấp có khả năng duy trì kích thước, chất lượng vật liệu, kiểm soát sản xuất, tài liệu và đóng gói nhất quán.Công ty TNHH Bán thép Shixinda Thiên Tâncó thể hỗ trợ người mua đang tìm kiếm giải pháp ống hình vuông và hình chữ nhật cho các yêu cầu công nghiệp và kết cấu khác nhau, với các thông số kỹ thuật của sản phẩm và sắp xếp cung cấp được thảo luận theo nhu cầu của từng dự án.
Chia sẻ chi tiết về kích thước, độ dày thành, loại vật liệu, tiêu chuẩn, số lượng, xử lý bề mặt và chi tiết ứng dụng theo yêu cầu của bạn với Công ty TNHH Bán hàng Thép Thiên Tân Shixinda. Thông số kỹ thuật rõ ràng có thể giúp giảm bớt sự không chắc chắn khi mua hàng và làm cho quá trình tìm nguồn cung ứng hiệu quả hơn.
Liên hệ với chúng tôiđể thảo luận về các yêu cầu về ống vuông và hình chữ nhật của bạn và yêu cầu báo giá chuyên nghiệp.
