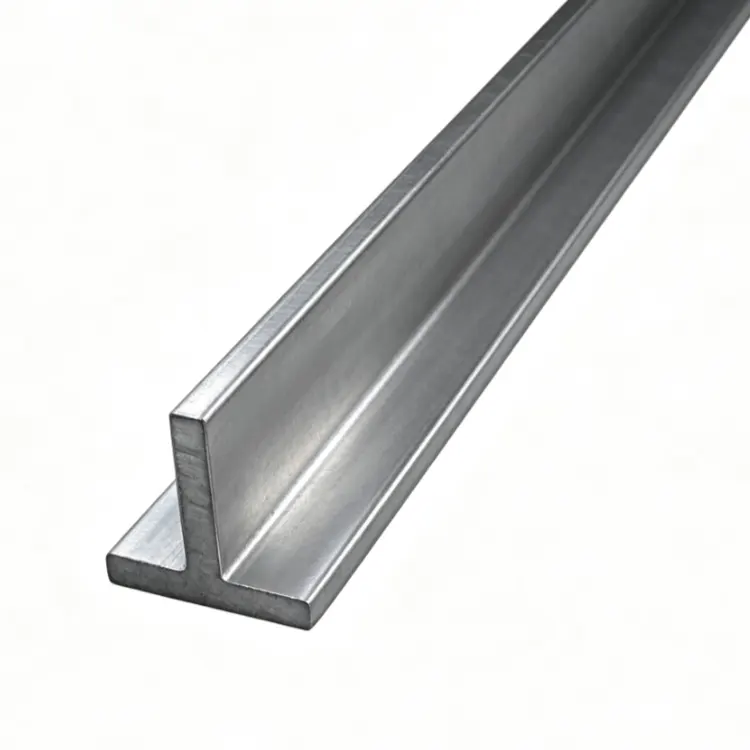

Dầm chữ T mạ kẽm nhúng nóng của nhà máy Shixinda là một loại thép kết cấu cacbon có tiết diện hình chữ T. Nó được sản xuất bằng một trong ba quy trình—cán nóng, tách thép tiết diện chữ H hoặc hàn các tấm thép—để tạo thành mặt cắt cơ sở hình chữ T, sau đó là quy trình mạ kẽm (nhúng nóng hoặc mạ điện) để phủ toàn bộ bề mặt thép bằng một lớp kẽm để chống ăn mòn; sản phẩm này được gọi chung là thép hình chữ T mạ kẽm.
Thiết kế mặt cắt đảm bảo phân bổ tải trọng hợp lý, giảm tiêu hao thép và hạ giá thành; Cấu trúc hình chữ T có quy trình tạo hình tích hợp cho bản bụng và mặt bích, mang lại khả năng chống uốn và khả năng chịu tải vượt trội so với thép góc có trọng lượng tương đương, yêu cầu ít vật liệu hơn trong các điều kiện tải giống nhau và giảm chi phí tổng thể của kết cấu thép một cách hiệu quả.
Có sẵn ba quy trình đúc khuôn, mang lại sự phù hợp toàn diện cho mọi tình huống ứng dụng: Dầm chữ T cán nóng có độ chính xác cao và lý tưởng cho các thành phần quang điện; Dầm chữ T phân đoạn có thông số kỹ thuật lớn và cường độ cao, khiến chúng phù hợp với dầm nhà máy chính; Dầm chữ T hàn hỗ trợ tùy chỉnh không chuẩn và có thể phù hợp cho cả dự án quy mô nhỏ và quy mô lớn.
Độ phẳng bề mặt cao và lắp ráp dễ dàng; mặt cắt ngang đều đặn không bị xoắn hoặc biến dạng; tạo điều kiện thuận lợi cho việc đục lỗ, cắt, nối bu lông và lắp đặt tại chỗ, từ đó giảm bớt công việc san lấp mặt bằng cần thiết trong quá trình thi công.
Mạ kẽm nhúng nóng cung cấp khả năng chống ăn mòn toàn diện và đảm bảo tuổi thọ lâu dài. Quá trình ngâm kẽm ở nhiệt độ cao bao phủ cả bề mặt bên trong và bên ngoài, cũng như tất cả các cạnh và khoảng trống của thép, tạo thành một lớp kẽm bảo vệ chống lại độ ẩm, nước mưa và tiếp xúc với muối/kiềm; phương pháp xử lý này phù hợp với môi trường ngoài trời, ven biển hoặc khu công nghiệp nơi có thể xảy ra hiện tượng ăn mòn, mang lại tuổi thọ sử dụng trên 15 năm đồng thời loại bỏ các chi phí bảo trì tiếp theo liên quan đến việc loại bỏ rỉ sét và sơn.
Lớp phủ kẽm có độ bám dính cao và có khả năng chống va đập cao, ngăn ngừa hiện tượng bong tróc, bong tróc; liên kết luyện kim giữa lớp mạ kẽm và thép đảm bảo thép không bị bong tróc, nứt nẻ ngay cả khi chịu tác động của quá trình vận chuyển, lắp đặt; so với bề mặt phun sơn hoặc lớp phủ mạ kẽm lạnh, giải pháp này cho thấy độ bền vượt trội đáng kể.
Khả năng chịu tải cơ học: Thiết kế mặt cắt chữ T cung cấp khả năng chống uốn, cắt và nén ổn định, đóng vai trò là sống chính và phụ, giá đỡ và các bộ phận chịu lực; so với thép góc hoặc thép kênh, nó đòi hỏi ít vật liệu hơn và có trọng lượng bản thân thấp hơn, khiến nó phù hợp với các ứng dụng hỗ trợ kết cấu thép khác nhau với tải trọng nhẹ, trung bình và nặng, trong đó nó hoạt động như khung chịu tải cho các tòa nhà, hệ thống quang điện và thiết bị.
Chức năng chống ăn mòn lâu dài: Lớp phủ mạ kẽm nhúng nóng bao bọc hoàn toàn cả bề mặt bên trong và bên ngoài của thanh profile, ngăn chặn hiệu quả độ ẩm, nước mưa, tiếp xúc với muối/kiềm và không khí ẩm, từ đó mang lại khả năng chống gỉ lâu dài cho các ứng dụng ngoài trời; giải pháp này loại bỏ nhu cầu loại bỏ rỉ sét hoặc sơn tại chỗ, từ đó hợp lý hóa các quy trình bảo trì chống ăn mòn tiếp theo và làm cho nó phù hợp với môi trường ăn mòn như khu vực ngoài trời, vùng ven biển và khu vực nhà máy hóa chất.
Khả năng lắp ráp và tạo hình thuận tiện: Các cấu hình có kích thước tiêu chuẩn hóa, hỗ trợ cắt, đục lỗ, uốn, hàn và chế tạo sẵn; chúng được thiết kế để nối bu lông và lắp ráp tại chỗ theo tiêu chuẩn, nhờ đó rút ngắn chu kỳ xây dựng và cho phép tích hợp liền mạch giữa các bộ phận đúc sẵn của nhà máy và lắp đặt nhanh chóng tại chỗ.
Khu vực quang điện: Khung đỡ chịu tải chống ăn mòn - được thiết kế đặc biệt để cung cấp hỗ trợ chính và phụ cho các mô-đun quang điện; cung cấp khả năng chống rỉ sét lâu dài 20 năm trong môi trường ngoài trời, đồng thời thiết kế nhẹ giúp giảm trọng lượng tổng thể của hệ thống hỗ trợ.
Lĩnh vực xây dựng: Vách kính/Khung chịu lực chống ăn mòn nhà xưởng; làm khung tường ngoài, xà gồ mái, dầm chịu lực cho bệ thiết bị; thích hợp cho các công trình ngoài trời không cần lớp phủ.
Lĩnh vực cơ sở hạ tầng điện lực thành phố: Giá đỡ cố định chống ăn mòn ngoài trời cho hành lang đường ống, lan can và giá đỡ đế thiết bị điện; được thiết kế để sử dụng ngoài trời lâu dài mà không bị rỉ sét;
Kết cấu thép chịu lực nặng: các cấu kiện dầm thứ cấp chịu tải nặng chống ăn mòn có tiết diện phân đoạn kích thước lớn hoặc tiết diện chữ T mạ kẽm hàn; thích hợp cho các ứng dụng kết cấu chống ăn mòn chịu tải nặng trong nhà xưởng và tường chắn.
|
Danh mục đặc điểm kỹ thuật |
Thông số kỹ thuật |
Mô tả trường hợp sử dụng |
|
Loại vật liệu |
Chất nền thép cacbon: Q235B, Q355B, Q420B; vật liệu đặc biệt chống ăn mòn: thép không gỉ 304/316, thép phong hóa hợp kim thấp |
Q235B/Q355B/Q420B: thích hợp cho các nhà xưởng công nghiệp, kết cấu thép xây dựng và các giá đỡ chịu lực thông thường (sử dụng thép tiết diện chữ T mạ kẽm làm nền chủ đạo); Thép không gỉ 304/316: thích hợp cho môi trường ngoài trời có tính ăn mòn cao và các cơ sở xử lý hóa chất; thép phong hóa hợp kim thấp: thích hợp cho các dự án cảnh quan ngoài trời và các bộ phận lộ thiên của cầu. |
|
kích thước |
Quy tắc chú thích phần: chiều cao H×chiều rộng web B×độ dày web t₁ ×độ dày mặt bích t₂; phạm vi tiết diện tiêu chuẩn: H 25 mm–H 400 mm, B 25 mm–B 300 mm; phạm vi độ dày của tường: web 3 mm–20 mm, mặt bích 4 mm–25 mm; độ dài tiêu chuẩn: 6 m/9 m/12 m (có sẵn độ dài không chuẩn tùy chỉnh). |
Thông số kỹ thuật nhỏ (H<100 mm) phù hợp với hệ thống lắp đặt quang điện, các bộ phận cơ khí chính xác, ray dẫn hướng thang máy và các bộ phận nhúng nhỏ; thông số kỹ thuật trung bình (H: 100–200 mm) phù hợp cho khung tường rèm, hệ thống lắp đặt quang điện và dầm phụ kết cấu thép; thông số kỹ thuật lớn (H ≥200 mm) phù hợp cho dầm chính trong các nhà máy công nghiệp, các bộ phận cầu và sàn hạng nặng. |
|
độ chính xác chiều |
Chiều cao mặt cắt / Dung sai sải cánh ≤ ± 2,0 mm; độ dày web / dung sai độ dày mặt bích: ± 0,5–1,0 mm; độ lệch độ thẳng: 1,5 mm / m; độ vuông góc của mặt bích: ≤B/100; độ lệch nghiêng cắt cuối: 3 mm |
Thích hợp để nối tại chỗ các kết cấu thép, kết nối bắt vít xuyên lỗ và lắp ráp hàn; áp dụng cho các ứng dụng thông thường như kết cấu tòa nhà, cầu và hệ thống lắp đặt quang điện; các phiên bản tùy chỉnh có độ chính xác cao cũng tương thích với các ứng dụng vận chuyển đường sắt và đường trượt cơ học chính xác. |
|
tính chất cơ khí |
Q235B: cường độ chảy ≥235 MPa, độ bền kéo 375–500 MPa, độ giãn dài ≥25%; Q355B: cường độ năng suất ≥355 MPa, độ bền kéo 470–630 MPa, độ giãn dài ≥21%; Q420B: cường độ năng suất ≥420 MPa, độ bền kéo 500–680 MPa, độ giãn dài ≥18%; Thép không gỉ 304: cường độ năng suất ≥205 MPa, độ bền kéo ≥520 MPa, độ giãn dài ≥40%. |
Độ bền cao hơn cho phép tương thích tốt hơn với các kết cấu thép chịu tải nặng, nhịp lớn, tạo điều kiện thuận lợi cho thiết kế nhẹ; thép cường độ cao hợp kim thấp thích hợp cho các bộ phận chịu lực chủ yếu như dầm chính trong các nhà máy công nghiệp, cầu đường; trong khi thép carbon thông thường thích hợp cho các bộ phận chịu tải thứ cấp như giá đỡ thông thường và tường rèm. |
|
quá trình xử lý bề mặt |
Sản phẩm chính: Mạ kẽm nhúng nóng; độ dày lớp phủ kẽm ≥85μm; các quy trình hỗ trợ: cán nóng phôi đen, phun bi để loại bỏ rỉ sét, mạ kẽm lạnh, sơn phun kẽm giàu epoxy, sơn phun fluorocarbon và tẩy gỉ thụ động. |
Mạ kẽm nhúng nóng thích hợp cho môi trường ngoài trời và độ ẩm cao, chẳng hạn như hệ thống lắp đặt quang điện và các dự án kỹ thuật đô thị; lớp phủ kẽm giàu epoxy hoặc phun fluorocarbon thích hợp để xây dựng các bức tường rèm và kết cấu thép trang trí; phun nổ loại bỏ rỉ sét thích hợp cho các bộ phận hàn trong nhà và tiền xử lý phun sơn tiếp theo; tẩy và thụ động bằng thép không gỉ thích hợp cho môi trường hóa chất có tính ăn mòn cao và các khu vực ven biển. |
|
đặc điểm xử lý |
1. Hiệu suất uốn nguội: Thử nghiệm uốn nguội ở nhiệt độ phòng 180° cho thấy không có vết nứt; 2. Hiệu suất hàn (Q235/Q355): Không bị nứt hoặc tách lớp; thích hợp cho hàn hồ quang, hàn hồ quang chìm hoặc hàn khí bảo vệ; cường độ khớp ≥90% cường độ vật liệu cơ bản; không có hiện tượng giòn do dập tắt; 3. Đục lỗ: Gia công CNC; độ chính xác đường kính lỗ ± 0,2 mm; không bị sứt mẻ hoặc nứt cạnh; 4. Hiệu suất cắt: Cắt ngọn lửa, cắt plasma hoặc cưa; các cạnh cắt phẳng, không có gờ và không bị biến dạng; 5. Hiệu suất uốn: Tạo hình uốn nguội; bán kính uốn ≥2 lần độ dày thành; không có vết nứt. |
Uốn nguội thích hợp cho các biệt thự bằng thép nhẹ và các bộ phận trang trí; hàn thích hợp cho dầm chính trong các nhà máy công nghiệp và khung thép chịu lực nặng; đục lỗ thích hợp cho các kết nối bắt vít trong hệ thống lắp đặt quang điện và giàn tường rèm; cắt chính xác phù hợp với các phụ kiện cơ khí và các bộ phận nhúng; uốn thích hợp cho các kết cấu thép có hình dạng không đều và các bộ phận tạo hình trang trí. |
|
định mức hoạt động |
Tiêu chuẩn quốc gia cốt lõi trong nước: GB/T 11263-2017 “Dầm chữ H cán nóng và dầm chữ T chia đôi”; tiêu chuẩn vật liệu hỗ trợ: GB/T 700-2006, GB/T 1591-2018; tiêu chuẩn mạ kẽm và chống ăn mòn: GB/T 13912-2020; tiêu chuẩn chấp nhận kỹ thuật: GB/T 50205-2020; Tiêu chuẩn quốc tế tùy chọn xuất khẩu: EN 10025 (Tiêu chuẩn Châu Âu), JIS G3101 (Tiêu chuẩn Nhật Bản). |
Đối với các dự án xây dựng trong nước, kết cấu thép và quang điện, phải thực thi nghiêm ngặt tiêu chuẩn quốc gia GB/T 11263-2017; đối với các dự án hướng tới xuất khẩu của nước ngoài, thực hiện theo tiêu chuẩn Châu Âu hoặc Nhật Bản; đối với các ngành chuyên biệt như kỹ thuật cầu đường và kỹ thuật hóa học, việc tuân thủ các tiêu chuẩn chấp nhận dành riêng cho ngành cũng là điều bắt buộc. |
ShixinDa được đặt tại Cơ sở Công nghiệp Thép Jinghai ở Thiên Tân và chuyên về đầy đủ các sản phẩm thép hình chữ T mạ kẽm. Công ty tích hợp các dịch vụ thu mua nguyên liệu thô, gia công, mạ kẽm nhúng nóng và xuất khẩu quốc tế thành một hoạt động thống nhất, tự hào với lợi thế cạnh tranh toàn diện vượt trội. Vật liệu cơ bản được sử dụng cho các sản phẩm của chúng tôi là các loại thép tuân thủ như Q235B, Q355B và Q420B, có các đặc tính cơ học tuân thủ các tiêu chuẩn quốc gia. Thông số kỹ thuật sản phẩm của chúng tôi bao gồm tất cả các kích thước từ H25mm đến 400mm, cung cấp chiều dài tiêu chuẩn là 6m, 9m và 12m, cũng như các tùy chọn tùy chỉnh phi tiêu chuẩn. Dung sai kích thước được kiểm soát chặt chẽ, đồng thời độ thẳng và độ chính xác mặt cắt đáp ứng yêu cầu lắp ráp có độ chính xác cao cho hệ thống quang điện, nhà máy công nghiệp và tường rèm.
Bề mặt được xử lý đồng nhất bằng quy trình mạ kẽm nhúng nóng tiêu chuẩn, có độ dày lớp mạ kẽm ≥85 μm; không có khu vực nào được xử lý ở các cạnh hoặc góc. Lớp phủ mạ kẽm liên kết luyện kim mang lại khả năng chống va đập và chống ăn mòn muối và kiềm tuyệt vời, đảm bảo hiệu suất lâu dài không cần bảo trì trong các ứng dụng ngoài trời và phù hợp với môi trường ăn mòn như lắp đặt quang điện ngoài trời và ven biển. Sản phẩm này cũng bao gồm các khả năng xử lý sâu tích hợp, bao gồm đột CNC, cắt, uốn và hàn chính xác, cũng như tạo hình nguội; Đặc tính hàn của nó ổn định, khiến nó trở nên lý tưởng cho việc lắp ráp bắt vít và xây dựng kết cấu thép hạng nặng.
Sản phẩm của chúng tôi tuân thủ nghiêm ngặt các tiêu chuẩn quốc gia như GB/T 11263 và GB/T 13912; chúng tôi có thể cung cấp giấy chứng nhận vật liệu, báo cáo thử nghiệm mạ kẽm và báo cáo chứng nhận của SGS. Đối với các đơn hàng xuất khẩu, chúng tôi hỗ trợ cung cấp theo tiêu chuẩn Châu Âu và Nhật Bản, giúp sản phẩm của chúng tôi phù hợp cho việc xuất khẩu hệ thống lắp đặt quang điện sang thị trường Trung Á và nước ngoài. Tận dụng lợi thế kho bãi tại địa phương của mình, chúng tôi duy trì lượng hàng sẵn có dồi dào, cung cấp chu kỳ vận chuyển FOB Cảng Thiên Tân ngắn và cung cấp số lượng đặt hàng tối thiểu linh hoạt. So với các cấu hình thông thường, thép tiết diện chữ T mạ kẽm của ShixinDa mang lại khả năng chịu tải hợp lý hơn và thiết kế nhẹ hơn, loại bỏ nhu cầu về quy trình sơn và loại bỏ rỉ sét tại chỗ, đồng thời giảm đáng kể chi phí tổng thể của dự án — khiến nó trở thành sự lựa chọn lý tưởng, tiết kiệm chi phí cho các dự án quang điện, dự án cơ sở hạ tầng thành phố và nhà xưởng kết cấu thép.
