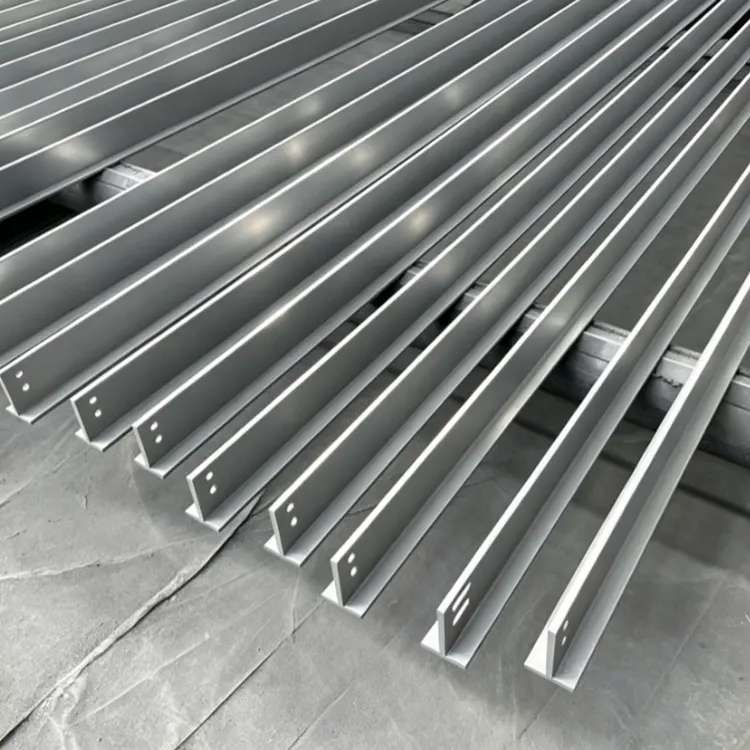

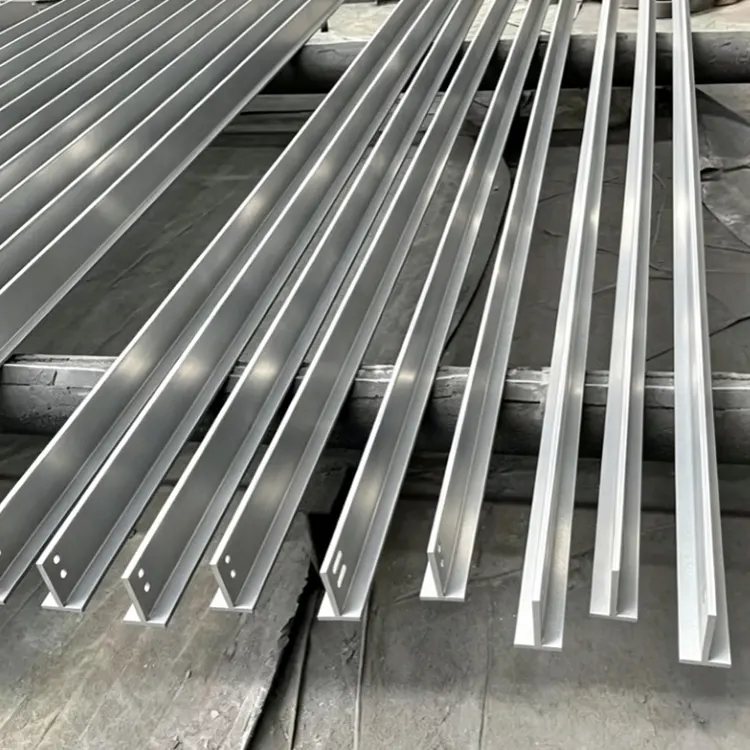

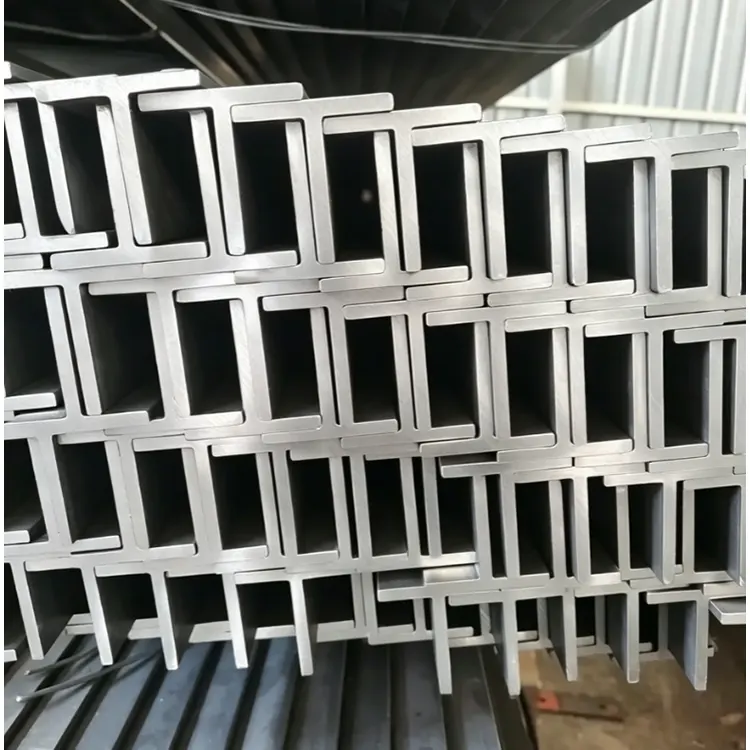

So với các cấu hình chịu lực nặng có tiết diện lớn như thép hình chữ H và thép hình chữ I, Dầm chữ T chất lượng cao của Shixinda loại bỏ các thiết kế mặt cắt dư thừa, có đường truyền lực rõ ràng và tập trung, đồng thời có hiệu suất chống uốn và cắt có mục tiêu hơn. Nó tránh được một cách hiệu quả các vấn đề về khe hở lớn, phân bố lực không đồng đều và dễ biến dạng ở các loại thép kết hợp truyền thống.
Thép hình chữ T được hình thành bằng cách tích hợp cán nóng không có ứng suất hàn thứ cấp và tính toàn vẹn cấu trúc tổng thể cao; thép hình chữ T phân chia dựa trên quá trình xử lý vật liệu mẹ trưởng thành, với các mặt cắt đều đặn và kích thước đồng đều. Cả hai quy trình đều có thể đảm bảo độ thẳng và độ chính xác lắp ráp của các cấu hình và phù hợp cho việc xây dựng mô-đun được tiêu chuẩn hóa.
|
Danh mục đặc điểm kỹ thuật |
Thông số kỹ thuật & chỉ số |
Mô tả ứng dụng |
|
Lớp vật liệu |
Thép cacbon: Thép cường độ cao Q235B, Q355B, Q420B; Thép không gỉ: 304/316; Thép hợp kim thấp chịu thời tiết |
Thép cacbon dùng cho nhà xưởng, kết cấu thép và các giá đỡ chịu tải chung; Thép không gỉ cho môi trường ngoài trời và hóa chất có tính ăn mòn cao; Thép chịu thời tiết cho cảnh quan ngoài trời và các bộ phận cầu lộ ra ngoài |
|
Thông số kích thước |
Quy tắc đánh dấu phần: Chiều cao H × Chiều rộng mặt bích B × Độ dày web t₁ × Độ dày mặt bích t₂; Phạm vi tiết diện thông thường: H 25mm~400mm, B 25mm~300mm; Phạm vi độ dày của tường: web 3 mm ~ 20 mm, mặt bích 4 mm ~ 25 mm; Độ dài cố định tiêu chuẩn: 6m/9m/12m, có sẵn độ dài không chuẩn tùy chỉnh |
Kích thước nhỏ (H ≤ 100mm): bộ phận máy móc chính xác, ray dẫn hướng thang máy, bộ phận nhúng nhỏ; Kích thước trung bình (H100-200mm): ke vách rèm, giá đỡ PV, dầm thép thứ cấp; Kích thước lớn (H ≥ 200mm): dầm nhà xưởng chính, cấu kiện cầu, sàn hạng nặng |
|
Độ chính xác kích thước |
Dung sai chiều cao tiết diện/chiều rộng mặt bích ≤ ±2,0mm; Dung sai độ dày web / mặt bích ≤ ± 0,5 ~ 1,0mm; Độ lệch độ thẳng 1,5mm/m; Độ thẳng đứng của mặt bích ≤ B/100; Độ lệch nghiêng của vết cắt cuối 3mm |
Đáp ứng các yêu cầu về nối kết cấu thép tại chỗ, kết nối bu lông và lắp ráp hàn, áp dụng cho các dự án thông thường bao gồm xây dựng các kết cấu chính, cầu và khung đỡ quang điện; Các phiên bản tùy chỉnh có độ chính xác cao phù hợp với các ứng dụng đường ray trượt và vận chuyển đường sắt chính xác |
|
Tính chất cơ học |
Q235B: Cường độ năng suất ≥235MPa, độ bền kéo 375 ~ 500MPa, độ giãn dài ≥25%; Q355B: Cường độ năng suất ≥355MPa, độ bền kéo 470 ~ 630MPa, độ giãn dài ≥21%; Q420B: Cường độ năng suất ≥420MPa, độ bền kéo 500 ~ 680MPa, độ giãn dài ≥18%; Thép không gỉ 304: Cường độ năng suất ≥205MPa, độ bền kéo ≥520MPa, độ giãn dài ≥40% |
Cường độ cao hơn phù hợp với kết cấu thép nhịp dài và chịu tải nặng để đạt được thiết kế nhẹ; Thép cường độ cao hợp kim thấp dùng làm các bộ phận chịu lực lõi như dầm cầu chính nhà máy; Thép cacbon thông thường dùng cho các bộ phận chịu tải thứ cấp bao gồm các giá đỡ chung và tường rèm |
|
xử lý bề mặt |

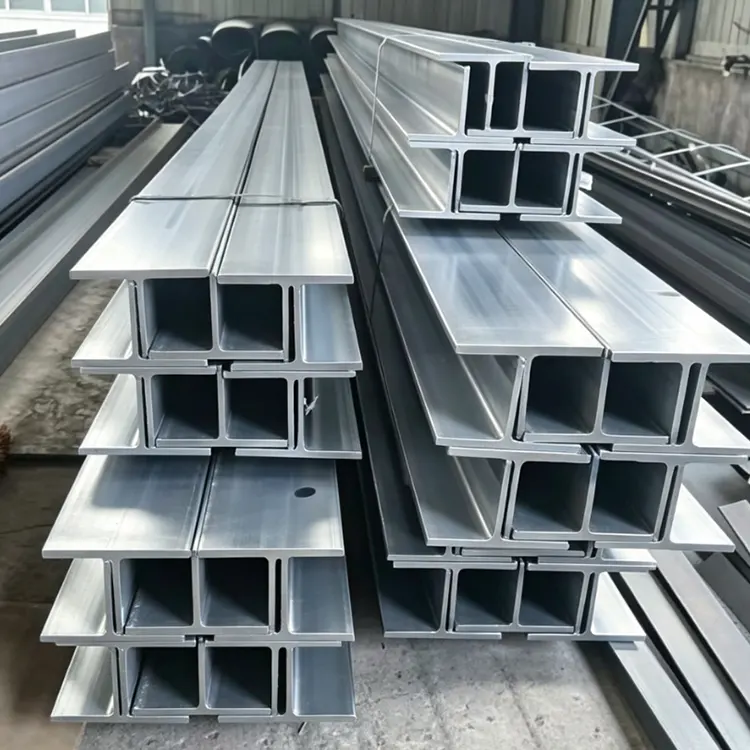

Trống đen cán nóng, phun nổ, mạ kẽm nhúng nóng (độ dày lớp kẽm ≥85μm), mạ kẽm lạnh, sơn phủ giàu kẽm epoxy, sơn phủ fluorocarbon, tẩy rửa & thụ động |
Mạ kẽm nhúng nóng cho các dự án ngoài trời ẩm ướt như khung PV và các công trình đô thị; Lớp phủ epoxy giàu kẽm/fluorocarbon để xây dựng các bức tường rèm và kết cấu thép trang trí; Phun nổ để loại bỏ rỉ sét cho các bộ phận hàn trong nhà và xử lý lớp phủ trước; Thụ động tẩy gỉ bằng thép không gỉ cho môi trường ăn mòn hóa học và ven biển cao |
|
Khả năng gia công |
Uốn nguội: Không có vết nứt hoặc tách lớp sau thử nghiệm uốn nguội ở nhiệt độ phòng 180°C (dòng Q235/Q355); Hàn: Tương thích với hàn hồ quang, hàn hồ quang chìm và hàn khí bảo vệ; độ bền của mối nối ≥90% kim loại cơ bản mà không bị cứng lại; Đục & khoan: Có sẵn đục lỗ / khoan CNC, dung sai lỗ ± 0,2mm mà không bị sứt mẻ hoặc nứt cạnh; Cắt: Cắt bằng ngọn lửa, cắt plasma và cắt cưa được hỗ trợ với các đường cắt mịn không có gờ, không bị biến dạng; Uốn: Tạo hình uốn nguội tùy chỉnh, bán kính uốn ≥2 lần độ dày thành mà không có vết nứt |
Uốn nguội cho biệt thự thép nhẹ và các cấu kiện thép trang trí; Hàn dầm chính nhà xưởng và khung thép nặng; Đục lỗ và khoan cho giá đỡ PV được kết nối bằng bu lông và ke tường rèm; Cắt chính xác cho các phụ kiện máy móc và các bộ phận kỹ thuật nhúng; Uốn cho kết cấu thép có hình dạng đặc biệt và profile trang trí |
|
Tiêu chuẩn điều hành |
Tiêu chuẩn cốt lõi quốc gia: GB/T 11263-2017 Dầm chữ H cán nóng và dầm chữ T chia đôi; Tiêu chuẩn vật liệu hỗ trợ: Thép kết cấu cacbon GB/T 700-2006, Thép kết cấu hợp kim thấp cường độ cao GB/T 1591-2018; Tiêu chuẩn chống ăn mòn: GB/T 13912-2020 Yêu cầu kỹ thuật đối với lớp phủ mạ kẽm nhúng nóng; Tiêu chuẩn nghiệm thu: GB/T 50205-2020 Quy tắc nghiệm thu chất lượng xây dựng kết cấu thép; Tiêu chuẩn ngoại thương tùy chọn: EN 10025 (Tiêu chuẩn Châu Âu), JIS G3101 (Tiêu chuẩn Nhật Bản) |
GB/T 11263-2017 là bắt buộc đối với các dự án xây dựng trong nước, kết cấu thép và quang điện; Tiêu chuẩn Châu Âu/Nhật Bản có sẵn cho các đơn hàng xuất khẩu nước ngoài; Cầu, hóa chất và các ngành công nghiệp đặc biệt khác phải tuân thủ thêm các quy tắc chấp nhận công nghiệp tương ứng |
Khả năng chịu uốn và chịu tải: Tấm bản bụng chịu mômen uốn thẳng đứng và đóng vai trò là dầm phụ của mái, dầm nhỏ của sàn và dầm chính của mái che. Phần của nó có hiệu quả chống uốn cao;
Độ ổn định nén: Mặt bích tăng cường độ cứng bên. Nó được sử dụng làm cột của bức tường rèm, cột đỡ của tấm quang điện và cột chịu lực nhỏ. Nó ít có khả năng bị lật hoặc mất ổn định;
Hỗ trợ neo bên: Là hỗ trợ từ cột này sang cột khác và hỗ trợ theo chiều ngang của mái, nó hạn chế sự dịch chuyển ngang của khung và tăng cường độ ổn định địa chấn của cấu trúc tổng thể.
Tiết kiệm vật liệu và nhẹ: So với thép góc đôi có cùng khả năng chịu tải, nó tiết kiệm được 25% đến 35% thép, giảm tải trọng chung của tòa nhà và chi phí móng;
Lắp ráp đơn giản: Mặt bích một mặt thuận tiện cho việc khoan bu lông và hàn vát. Không cần nối thép hai góc, giảm đáng kể số lượng mối hàn và bu lông, đồng thời rút ngắn thời gian thi công tại công trường;
Khả năng tương thích phổ quát: Các thông số kỹ thuật sẵn có được tiêu chuẩn hóa bao gồm nhiều ngành như xây dựng, quang điện, công trình đô thị và máy móc. Các mô hình hàn không đạt tiêu chuẩn có thể đáp ứng các yêu cầu đặc biệt đối với tải nặng và mặt cắt ngang lớn.
1. Phân bố lực mặt cắt ngang được thiết kế khoa học, mang lại khả năng chống uốn và nén ổn định. So với thép góc đôi, nó tiết kiệm 25% -35% thép cho cùng khả năng chịu tải.
2. Được hình thành nguyên khối không có mối nối, giảm mối hàn và bu lông, nhờ đó tăng hiệu quả thi công lên 30%.
3. Toàn bộ dòng sản phẩm được tiêu chuẩn hóa và có đủ hàng trong kho. Thông số kỹ thuật hàn không chuẩn tùy chỉnh cũng có sẵn.
4. Hiệu suất xử lý tuyệt vời, cho phép cắt, hàn, đục lỗ và uốn.
5. Tương thích với nhiều quy trình chống ăn mòn khác nhau, mang lại độ bền lâu dài ngoài trời.
6. Có thể được sử dụng cho nhiều mục đích, chẳng hạn như cột, dầm và sườn đỡ, với tính linh hoạt mạnh mẽ.
7. Đáp ứng các tiêu chuẩn về độ chính xác về kích thước, đảm bảo không có khoảng trống trong quá trình lắp ráp và phù hợp cho các ứng dụng quang điện đúc sẵn và có độ chính xác cao.
1. Cột phụ khung thép, dầm phụ liên hợp của tấm sàn (thép chữ I loại TM);
2. Khung kết nối tường ngoài đúc sẵn, dầm ban công đúc hẫng nhỏ;
3. Cột tiêu tán năng lượng và giảm chấn hỗn hợp bê tông thép nhẹ (Thép hình chữ T cánh rộng TW làm cột tăng cứng lõi thép).
Tòa nhà nghiên cứu và phát triển kết cấu thép đúc sẵn hoàn toàn của Tập đoàn luyện kim Thái Châu Ershiqi. Toàn bộ cấu trúc chính của tòa nhà được hoàn thành chỉ trong 20 ngày. Tất cả các dầm sàn và giá đỡ thẳng đứng của các bức tường bên ngoài đều được làm bằng thép hình chữ I dòng Q355B TM; Tất cả các bộ phận đều được đúc sẵn trong nhà máy và phun cát và sơn, đồng thời chỉ sử dụng bu lông để lắp ráp tại chỗ. Chất thải xây dựng đã giảm 70%, khiến nó trở thành dự án tiêu chuẩn về kết cấu thép đúc sẵn nhanh chóng ở Trung Quốc.
1. Dầm chính của mặt cầu thang bằng thép, dầm chịu lực của bệ nghỉ (Thép hình chữ I loại TM);
2. Dầm phụ bằng thép hình chữ T cánh hẹp của nhà xưởng và tầng lửng trong nhà của trung tâm thương mại;
3. Khung đỡ cho phòng thiết bị và lối đi bảo trì mái nhà.
Cải tạo tầng lửng bên trong Khu liên hợp kho chứa mới Thiên Tân Binhai. Sau khi sàn bê tông ban đầu được dỡ bỏ, một tầng lửng kết cấu thép được thêm vào. Thép hình chữ T TN100×200 được chọn làm dầm phụ sàn, có trọng lượng nhẹ và không cần gia cố cột khung ban đầu. Toàn bộ tầng lửng được hoàn thành chỉ trong 7 ngày.
