Giá đỡ gắn năng lượng mặt trời này, được bán trực tiếp bởi nhà máy của Shixinda, được chế tạo sẵn theo mô-đun và lắp ráp với đầy đủ bu lông tại chỗ. Không cần hàn tại chỗ, rút ngắn đáng kể thời gian thi công. Góc nghiêng có thể điều chỉnh từ 5° đến 45°, tương thích với các linh kiện có kích thước lớn như 182/210. Nó có thể được kết hợp với neo đất xoắn ốc, vật cố định trên mái và đế đối trọng cho nhiều nền móng khác nhau và có thể được tùy chỉnh cho các địa hình phức tạp như núi, mái thép màu và ao cá. So với các giá đỡ thông thường, thiết kế thông gió và tản nhiệt giúp giảm sự xuống cấp của các bộ phận và mô hình theo dõi có thể tăng khả năng phát điện lên 15% -30%.
Là nhà sản xuất thép nguồn, Shixinda kiểm soát độc lập các thông số kỹ thuật của hồ sơ. Thép hình chữ C, ống vuông và bộ phụ kiện inox 304 hoàn chỉnh được sản xuất và bán trong nhà, cân bằng hiệu quả chi phí và tốc độ giao hàng. Nó hỗ trợ các đơn đặt hàng tùy chỉnh cho các đơn hàng xuất khẩu số lượng lớn và thép có thể được tái chế, đáp ứng nhu cầu của các dự án quang điện không carbon. Nó cung cấp các giải pháp hỗ trợ hoàn chỉnh ổn định và đáng tin cậy cho các nhà máy quang điện trong và ngoài nước.
Giá đỡ lắp đặt năng lượng mặt trời là hệ thống thành phần kết cấu thép/hợp kim nhôm chuyên dụng được sử dụng để cố định, hỗ trợ và chịu lực các mô-đun quang điện mặt trời. Nó được trang bị các bộ phận kết nối, đế và phụ kiện điều chỉnh và được lắp đặt trên mặt đất, mái nhà, nơi trú ẩn ô tô, mặt nước, v.v. Nó là vật liệu phụ trợ cốt lõi cho các nhà máy quang điện, ổn định các tấm quang điện ở độ nghiêng và hướng tối ưu để đảm bảo sự ổn định của chúng, và được chia thành loại cố định, loại theo dõi, loại nổi và loại hỗ trợ mái.
Chịu tải và cố định: Chịu trọng lượng của các tấm quang điện, áp lực gió, áp suất tuyết và tải trọng địa chấn để các bộ phận không bị lật hoặc rơi ra;
Tối ưu hóa góc: Điều chỉnh độ nghiêng và hướng của các tấm quang điện để tối đa hóa khả năng tiếp nhận bức xạ mặt trời và cải thiện khả năng phát điện tổng thể;
Bảo vệ và bảo vệ: Cách ly các tấm quang điện khỏi mặt đất/mái nhà, cung cấp thông gió và tản nhiệt, giảm tích tụ nước và tích tụ tuyết, đồng thời trì hoãn lão hóa linh kiện;
Tiêu chuẩn hóa và tương thích: Sắp xếp các bộ phận một cách thống nhất, để lại một lối bảo trì, tạo điều kiện thuận lợi cho việc vệ sinh, bảo trì và thay thế các bộ phận;
Khả năng thích ứng với bối cảnh: Thích ứng với các địa hình phức tạp như núi, đồng bằng, mái ngói thép màu, mái bê tông và ao cá.
Chủ yếu sử dụng hợp kim mạ kẽm nhúng nóng/nhôm-magiê. Nó có khả năng chống ăn mòn cao và thích hợp để sử dụng ở vùng ven biển, vùng nước mặn-kiềm và vùng mưa. Tuổi thọ chống ăn mòn là 25 năm +, phù hợp với vòng đời của các mô-đun quang điện. Nhà máy điện có thể tránh được việc thay thế thường xuyên trong suốt thời gian hoạt động.
Thiết kế độ nghiêng chính xác và tự động theo dõi cấu trúc hỗ trợ. So với các bộ phận nằm phẳng, nó có thể tăng khả năng phát điện từ 10% đến 30%.
Cấu trúc hỗ trợ có chức năng thông gió, giảm nhiệt độ làm việc của các bộ phận và giảm thiểu sự xuống cấp liên quan đến nhiệt độ.
Được thiết kế theo tiêu chuẩn quốc gia về khả năng chịu lực, chịu được gió mạnh, tuyết và động đất. Tính toán cơ học kết cấu đạt yêu cầu.
Lắp ráp mô-đun, các nút được gia cố, không cần hàn tại chỗ để lắp ráp tại chỗ và độ cứng tổng thể chắc chắn.
Tất cả các thành phần mô-đun đúc sẵn được lắp ráp bằng bu lông tại chỗ. Không cần hàn tại chỗ.
Các phụ kiện này rất phổ biến và tương thích với các mô-đun quang điện cỡ lớn 550W/700W/700W + chính thống. Nó tương thích với các mô-đun kính đôi và kính đơn.
Giá đỡ bằng hợp kim nhôm có trọng lượng nhẹ, giảm tải trọng cho mái nhà. Hỗ trợ thép mạ kẽm có hiệu suất chi phí cao và chi phí đơn vị thấp.
Cấu hình đều đặn, bao bì nhỏ gọn, tổn thất trong quá trình vận chuyển hậu cần là nhỏ, chi phí vận chuyển hàng hóa thấp hơn.

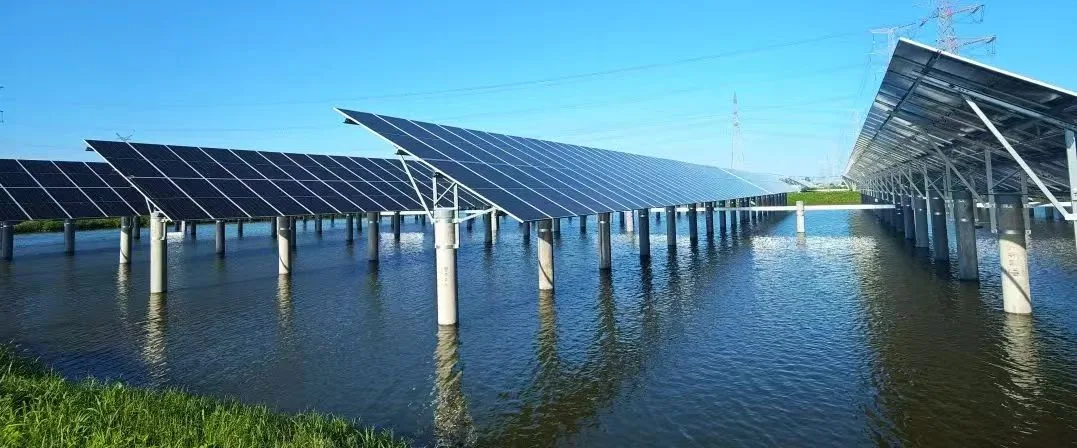

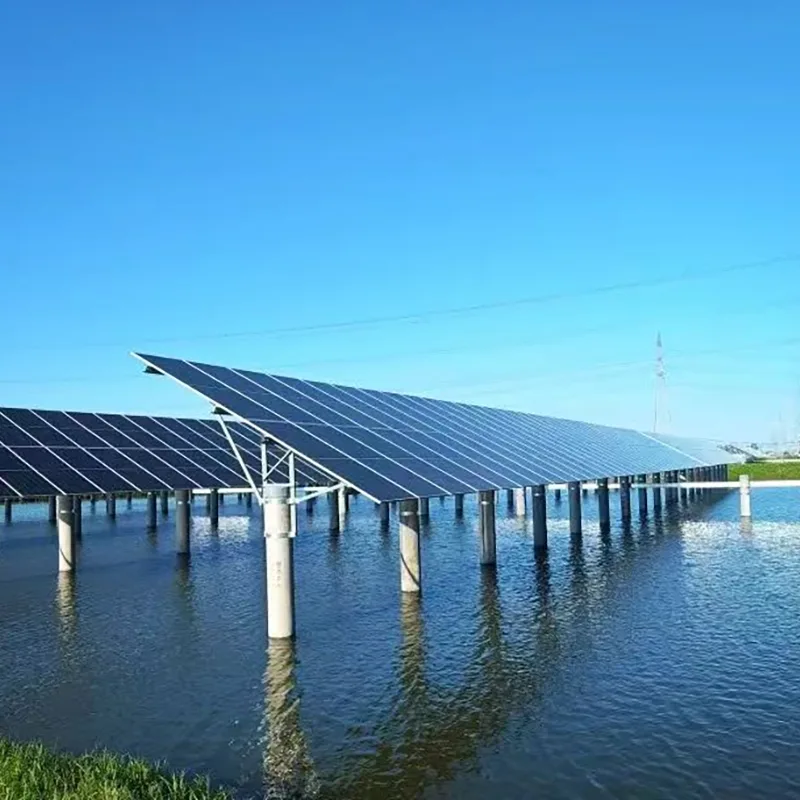

Các nhà máy điện mặt đất, mái ngói thép màu, mái bê tông, mái che ô tô quang điện, tích hợp quang điện ngư nghiệp và quang điện miền núi đều có thể được tùy chỉnh.
Nó có thể được điều chỉnh độ nghiêng, sắp xếp thành hàng đôi hoặc hàng đơn và thích ứng với địa hình có chênh lệch độ cao.
Hợp kim thép và nhôm có thể tái chế 100%, không có chất thải xây dựng. Lớp phủ kẽm-nhôm-magiê không gây ô nhiễm kim loại nặng và đáp ứng yêu cầu của các dự án quang điện không carbon.
| Loại | tham số | Tiêu chuẩn đặc điểm kỹ thuật cốt lõi | Ứng dụng / Ghi chú |
| Chất liệu & Chống ăn mòn | Khung thép carbon mạ kẽm nhúng nóng | Vật liệu cơ bản: Thép cường độ cao hợp kim thấp Q235B/Q355B; độ dày lớp phủ ≥85μm; thử nghiệm phun muối 500h không rỉ đỏ | Nhà máy PV trên mặt đất và trên núi; lựa chọn đầu tiên tiết kiệm chi phí; phù hợp với hầu hết các vùng trên toàn quốc |
| Khung thép hợp kim kẽm-nhôm-magiê | Vật liệu cơ bản: Q235B/Q355B; độ dày lớp phủ hợp kim Zn-Al-Mg ≥65μm; thử nghiệm phun muối 1500h không rỉ đỏ | Các khu công nghiệp ven biển, nhiễm mặn, nhiễm mặn có môi trường ăn mòn cao; khả năng chống ăn mòn vượt xa mạ kẽm nhúng nóng thông thường | |
| Giá đỡ hợp kim nhôm 6063-T5 | Độ bền kéo ≥160MPa; điều trị anodized / thụ động; thử nghiệm phun muối 1000h mà không bị ăn mòn | Mái tôn mạ màu, mái C&I/mái nhà dân dụng; nhẹ, không làm hỏng lớp chống thấm mái | |
| Tải trọng an toàn kết cấu | Tải trọng gió | 0,5–1,0 kN/m2, có thể tùy chỉnh cho bão cấp 12 trở lên | Bao gồm hầu hết các khu vực trên toàn quốc; biên dạng có thể dày lên cho các khu vực ven biển / gió mạnh |
| Tải tuyết | 0,3–1,2 kN/m2, có thể tùy chỉnh theo lượng tuyết lặp lại trong chu kỳ 50 năm tại địa phương | Các vùng có tuyết dày phía Bắc và vùng có độ cao cao yêu cầu thiết kế nâng cấp theo mã địa phương | |
| Kháng địa chấn | Cường độ củng cố địa chấn 8, tuân thủ GB50011 | Có thể nâng cấp lên cường độ 9 ở vùng có địa chấn cao | |
| Cuộc sống phục vụ thiết kế | 25 năm | Phù hợp với toàn bộ vòng đời của mô-đun PV, phù hợp với các tiêu chuẩn thiết kế nhà máy PV chung | |
| Góc nghiêng & Điều chỉnh | Giá đỡ cố định | Độ nghiêng có thể điều chỉnh 5°–45°, độ nghiêng thế hệ tối ưu được tùy chỉnh theo vĩ độ địa phương, 2–3 mức điều chỉnh thủ công | Phổ biến cho cây trồng trên mặt đất và mái bê tông; thể loại chính hiện nay |
| Bộ theo dõi trục đơn | Xoay theo hướng mặt trời tự động Đông-Tây 0°–60°, độ chính xác theo dõi ±0,5° | Cây trồng trên mặt đất phẳng lớn; sản lượng tăng 15%–25% so với cố định | |
| Bộ theo dõi trục kép | Phương vị ±180° + điều chỉnh trục kép nghiêng 0°–90°, độ chính xác theo dõi ±0,3° | Vùng vĩ độ cao, bức xạ cao; sản lượng tăng 25%–35% so với cố định | |
| Giá đỡ chấn lưu mái | Độ nghiêng cố định 10°–15°, tương thích với mái bê tông và thép sơn màu có đường nối đứng | C&I/mái nhà dân cư; cân bằng hiệu quả thoát nước và năng suất phát điện | |
| Thông số hồ sơ cốt lõi | Cột / Bài viết | Kênh C / chùm tia H / ống vuông; kích thước phổ biến C80/C100/C120, ống vuông 80×80/100×100 | Các bộ phận chịu lực chính của cây trồng trên mặt đất; độ dày của tường có thể tùy chỉnh trên mỗi tải |
| Dầm chính / xà gồ | Cấu hình kênh chữ U / ống hình chữ nhật / nhôm ép đùn; kích thước chủ đạo 40×40/40×80/60×60 | Các thành viên hỗ trợ mô-đun trực tiếp đảm bảo độ cứng và độ ổn định tổng thể | |
| Phụ kiện kết nối | Bu lông/đai ốc inox 304, kẹp chuyên dụng, kẹp chống nước; tương thích với GB/T 3098.6 | Phổ biến xuyên suốt bộ truyện; chống ăn mòn, chống nới lỏng; tương thích với các khung mô-đun PV chính thống | |
| Phụ kiện nối đất | Vòng đệm và bu lông nối đất chuyên dụng | Đáp ứng các yêu cầu nối đất của hệ thống PV; ngăn ngừa ăn mòn điện hóa; tuân thủ các quy tắc an toàn điện | |
| Khả năng tương thích và bố cục mô-đun | Kích thước mô-đun tương thích | Các mô-đun đơn tinh thể, hai mặt và kính đơn khổ lớn 182mm/210mm; hỗ trợ các mô-đun chính 550W–700W+ | Có thể tùy chỉnh cho các kích thước đặc biệt và định dạng mô-đun đặc biệt |
| Cách trình bày | Bố cục dọc một hàng, ngang hàng đôi, bố cục khung lớn có khung cao | Bố cục được tối ưu hóa theo địa hình và bóng mát để tối đa hóa công suất lắp đặt | |
| Một nhịp | Giá đỡ mặt đất 2–6m, giá đỡ mái 1–3m | Có thể điều chỉnh theo tải trọng và thông số kỹ thuật, cân bằng chi phí và an toàn kết cấu | |
| Khoảng cách mô-đun | Được tính theo bóng ngày đông chí ở địa phương, với quyền truy cập O&M được bảo lưu | Đảm bảo không có bóng râm vào mùa đông, tuân thủ các quy chuẩn thiết kế của nhà máy PV | |
| Nền tảng cài đặt | Nền tảng gắn trên mặt đất | Neo vít, móng cọc bê tông độc lập, móng dải | Phù hợp với địa hình núi, đồng bằng, ao cá; neo vít không cần đào và lắp đặt nhanh |

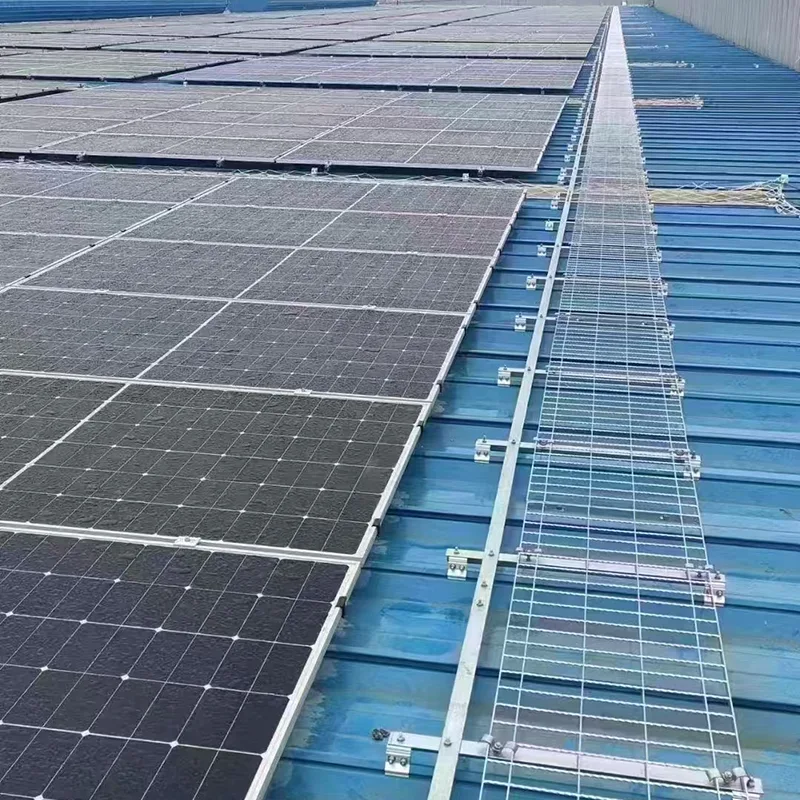

| Móng mái thép mạ màu | Cài đặt không xuyên thấu bằng clip chuyên dụng | Không làm hỏng lớp chống thấm của mái nhà; tương thích với các cấu hình đường may đứng, hạt góc và tôn | |

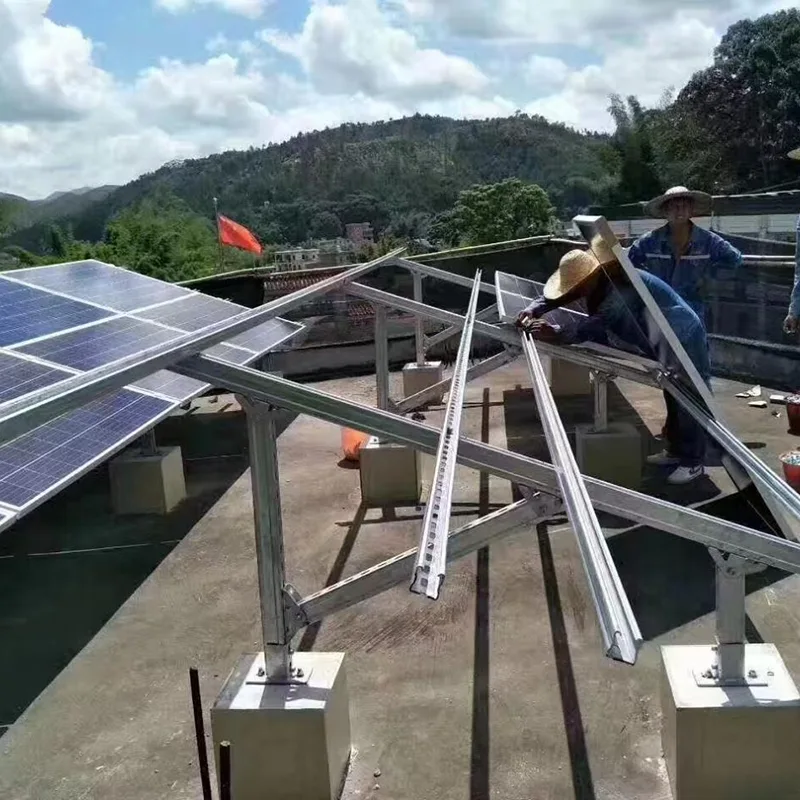

| Móng mái bê tông | Nền móng khối dằn | Không đóng đinh, không làm hỏng kết cấu mái, lắp đặt/tháo dỡ nhanh chóng; thích hợp cho mái bằng và mái có độ dốc thấp | |

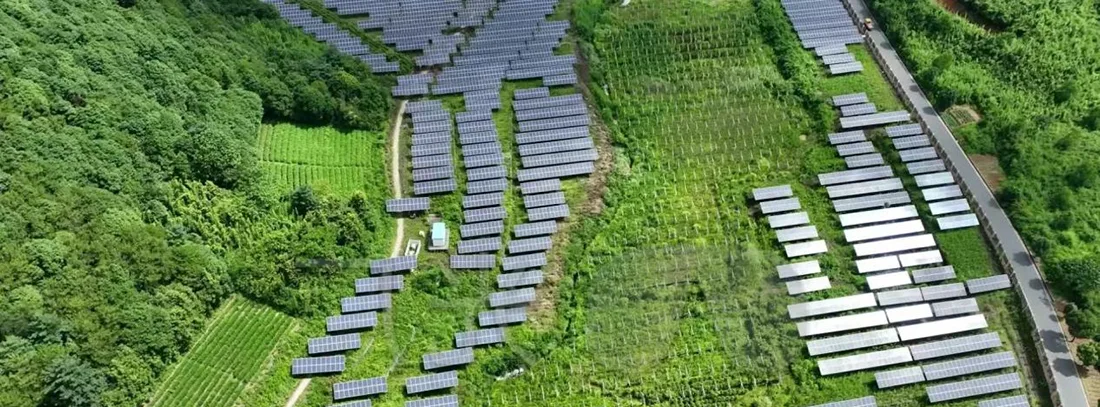

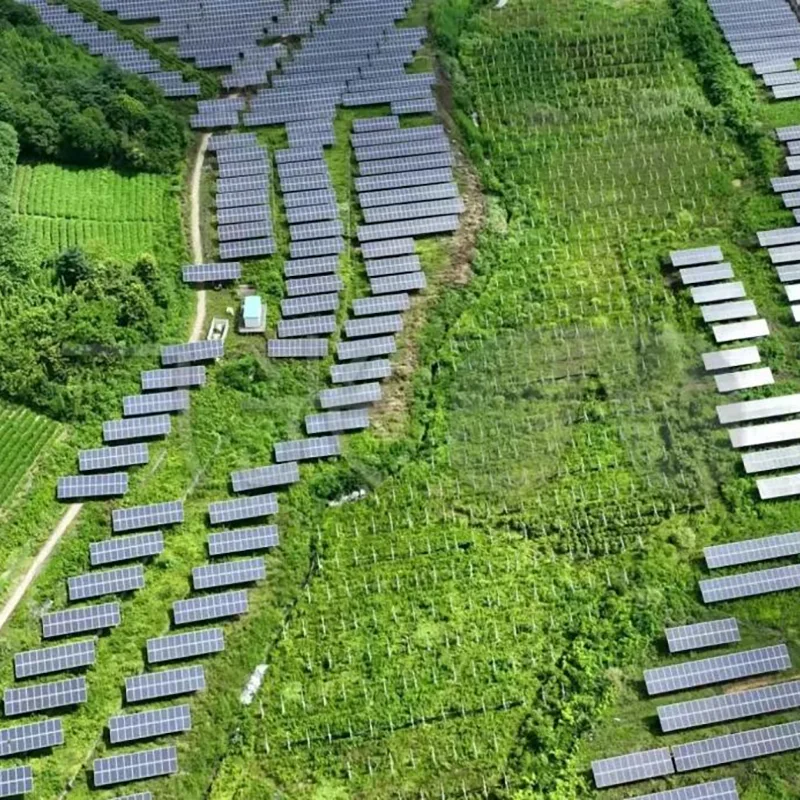

| Quỹ PV miền núi | Móng cọc điều chỉnh, móng neo đá | Thích ứng với địa hình núi có độ cao chênh lệch lớn và địa chất phức tạp, giảm thiểu việc đào đất |
Giá đỡ năng lượng mặt trời Shixinda được làm bằng vật liệu có độ bền cao Q355B, gồm ba loại chính: mạ kẽm nhúng nóng, kẽm-nhôm-magiê và hợp kim nhôm 6063-T5. Độ dày lớp mạ là ≥ 85 μm. Thử nghiệm phun muối của mẫu kẽm-nhôm-magiê có thể đạt tới 1500 giờ. Nó có khả năng thích ứng vượt trội trong môi trường có độ ăn mòn cao như vùng ven biển và vùng nước mặn-kiềm, với tuổi thọ thiết kế là 25 năm, phù hợp với vòng đời của các mô-đun quang điện. Sản phẩm tuân thủ nghiêm ngặt các tiêu chuẩn tải trọng quốc gia và có thể chịu được gió mạnh cấp 12 và tải trọng tuyết lớn, đáp ứng tiêu chuẩn thiết kế địa chấn 8 cấp. Sự dư thừa an toàn về kết cấu là đủ.
Sản phẩm được chế tạo theo mô-đun và lắp ráp đầy đủ bu lông tại chỗ, không cần hàn tại chỗ giúp rút ngắn đáng kể thời gian thi công. Góc nghiêng có thể được điều chỉnh từ 5° đến 45°, tương thích với các bộ phận có kích thước lớn như 182/210 và có thể kết hợp với các neo đất xoắn ốc, vật cố định trên mái và đế đối trọng cho nhiều loại nền móng khác nhau. Tùy chỉnh có sẵn cho các địa hình phức tạp như núi, mái thép màu và ao cá. So với các giá đỡ thông thường, thiết kế thông gió và tản nhiệt giúp giảm sự xuống cấp của các bộ phận và mô hình theo dõi có thể tăng khả năng phát điện lên 15% -30%.
Là nhà sản xuất thép nguồn, Shixinda kiểm soát độc lập các thông số kỹ thuật của hồ sơ. Thép hình chữ C, ống vuông và bộ phụ kiện inox 304 hoàn chỉnh được sản xuất và bán trong nhà, cân bằng hiệu quả chi phí và tốc độ giao hàng. Nó hỗ trợ các đơn đặt hàng tùy chỉnh cho các đơn hàng xuất khẩu số lượng lớn và thép có thể được tái chế, đáp ứng nhu cầu của các dự án quang điện không carbon, cung cấp các giải pháp hỗ trợ hoàn chỉnh ổn định và đáng tin cậy cho các nhà máy quang điện trong và ngoài nước.
